1.1 汽車剎車片市場

汽車制動器襯片，俗稱剎車片，是汽車制動系統重要的安全部件，所有制動效果的好壞都是通過剎車片體現出來的，剎車片雖然在主機中所占成本比較小，但功能地位十分重要，剎車片質量性能的好壞，首當其沖得影響著整車、整機的使用效果，直接關系到人民生命財產安全。這種關鍵作用決定了剎車片在眾多工業系統中的基礎性地位，勢必要將其科研、生產及應用擺在優先的位置。隨著現代經濟的迅猛發展，在2009年中國的汽車市場出現了“井噴式”的增長。在這樣強大的背景下，汽車剎車片的功能和地位更不言而喻了。

1.2 目前高性能剎車片市場缺陷

由于中國汽車工業起步較晚，汽車零部件行業市場狹小，以及中國國內對剎車片行業認識不足，剎車片行業一直處于彷徨和摸索的發展?fàn)顟B(tài)，在種種歷史原因的限制和約束下，中國的剎車片行業還沒有完全的實力置于一流的前沿科技領域。根據調查目前國內的剎車片行業主要存在以下三方面的缺陷：首先，剎車片的涂膠方式大多采用滾膠式。滾膠式的涂膠方式從膠水材料上來分析，會造成膠水的大量浪費，這將意味著原料成本的大量浪費。其次從效果上來看，涂膠效果也非常的差，很難成功的達到預期的效果。最后滾膠式涂膠的環境會看上去又臟又亂。這些都會導致剎車片涂膠行業效率的低下從而給企業帶來不良的效應及效益。

第2章 涂膠機產品簡介

常州創偉新材料科技有限公司依托哈工大機器人研究所二十多年機器人技術研發經驗，自主研發出DY/DS/DX/DF/DZ系列2-4自由度工業全自動點膠機器人，是集精密機械、自動控制及精確點膠控制技術于一體的高科技裝備。其核心是基于先進的DSP智能型運動控制系統，具有功能強、易操作、價格低等優點。

完整的自動點膠系統是由點膠機、PC或手持式編程器、針筒、針頭、夾持器、點膠控制器、氣源、腳踏板（選配）、壓力桶（選配）、膠筒（選配）等組成。

產品特點：

1. 原創設計、個機及核心部件均擁有自主知識產權；
2. 結構緊湊，部件密封，布局合理，外觀新穎；
3. 外型設計更加人性化，使操作人員疲勞感明顯減輕
4. 智能運動控制系統，圖形識別，簡化示教，各種參數可調；
5. 步進電機控制，點膠軌跡精準，可滿足圖形復雜軌跡的點膠、灌膠、涂膠、封膠；
6. 手持式編程器，編程操作更加簡單，涂膠時間、軌跡行走速度可調節，程序存儲量可達120個；
7. 配備高度、角度、溫度可調的針筒夾具，可與不同針筒、膠槍連接；
8. 多種點膠控制器滿足不同客戶要求。

2.1 DS系列點膠機器人

點膠機也稱涂膠機，滴膠機，打膠機等，是專門對流體進行控制，并將流體點滴、涂覆于產品表面或產品內部的自動化機器。剎車片材料的涂膠就可以采用DS系列點膠機。

2.1.1 功能特點

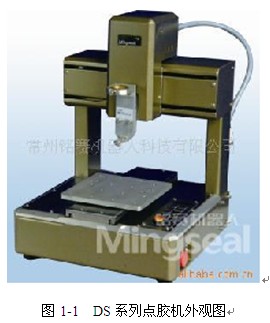

DS系列全自動點膠機是一種專為各種工件涂膠而研制的高品質三自由度涂膠設備。如下圖所示，點膠機采用龍門架式機械結構，適用于點、直線、圓弧以及任意不規則產品的點膠、涂膠。運動參數下載方便，可直接讀取AUTOCAD數據文件作為運行數據，或采用手持式編程器直接通過RS-232串口進行示教編程。本產品具有很高的定位精度，并有著優良的運行性能和極低的運動噪聲，可以在載物板上固定多種工件夾具，根據用戶需求開發固定在Z軸的各種針筒夾持器，能夠滿足不同用戶的需求。DS系列點膠機器人外觀如圖1-1所示。

功能及特點：

1. X、Y、Z三軸可作平面及立體運行；
2. 可作點、線、圓、橢圓、圓弧及不規則圖形涂膠；
3. 三維位移由精密步進馬達控制，定位精度與重復定位精度高；
4. CAD圖形識別，簡化示教，軌跡更準確；
5. 體積緊湊，密封結構，布局合理，性價比更高；
6. 手持式編程器操作使用更加方便，軌跡存儲量可達120個；
7. 膠時間、軌跡行走速度可編程調節；
8. 具有三軸微調操作，示教點坐標更加準確；
9. 采用不銹鋼面板設計，防止膠對工作臺面的腐蝕。
10. 根據人體工程學的原理，優化臺面高度，機器臺面高度僅僅是80mm，更符合工人操作過程，減輕工人的疲勞感。

1.1.1 適用范圍

DS系列點膠機包括：DS-200、DS-200A、DS-300、DS-300A和DS-400，其各項參數如表1-2所示。

表1-1?DS系列點膠機參數表

1.2 其他系列產品介紹

1. DY系列

專為電子、電聲行業各種規格圓形工件點膠、涂膠所研制的二自由度點膠機器人，結構精巧、操作簡單。

2. DS系列

為滿足各種異形工件點膠、涂膠而研制的三自由度精密點膠機器人，智能化控制系統，定位更精確，操作、控制更簡單，性價比更高，涂膠區域200mm*200mm。

3. DS 系列二

為滿足各種異形工件點膠、涂膠而研制的三自由度精密點膠機器人，智能化控制系統，定位更精確，操作、控制更簡單，性價比更高，涂膠區域300mm*300mm。

4. DX系列

專為工件流水線作業點膠、涂膠研制的高品質三自由度精密點膠機器人，智能化控制系統可實現無人值守作業。

5. DF系列

專為高難度、非常規角度工件點膠、涂膠研制的四自由度精密點膠機器人，智能化控制系統可輕松完成高難度點、涂膠作業，涂膠區域300mm*300mm。

6. DZ系列

為電聲行業各種規格圓形揚聲器支架涂膠而研制的高品質全自動涂膠專用裝備，可實現工件的自動上料、擺置、定位、涂膠、下料。

7. DH-200焊錫機器人

DH-200焊錫機器人是自動三維焊錫機器人，可以通過示教編程器對焊接點的示教程序完成焊接工藝過程，簡單調節送錫控鈕便可調節送錫速率；全自動出錫系統，焊接簡便，送錫速度及時間穩定，能達到理想時接效果，提高了工作效率；選用拆消靜電材料制成，能避免敏感電子零件因靜電而受損壞；可調校回錫功能，減少浪費焊錫。笨產品具有很高的定位精度，保證產品焊接的一致性，滿足客戶的需求。

8. DG-100磁路自動裝備生產線

DG-100磁路自動裝備生產線是實現電聲期間的盆架、磁石和蓋板的自動上料、點膠、固化、裝配與一體的自動化生產線，自動完成電聲器件的磁路裝配生產工藝過程，實現電聲期間 裝配的自動化生產，節約人力，降低成本并提高質量，對推動電聲產品檔次的提升有著非常重要的意義。

9. DM-100微型麥克風生產線

DM-100微型麥克風生產線是實現微型數字化麥克風的裝配、拆邊、整形、檢測、分揀于一體的自動化生產線，主要由外殼、膜片與墊片的自動裝配模塊，背極座、背極板、過渡電極與電路板的手工裝配模塊，微型麥克風的自動拆邊與整形模塊和微型麥克風的自動檢測與分揀模塊組成，自動完成微型麥克風的全部關鍵生產工藝過程，實現微型麥克風的自動化生產，節約人力，降低成本，并提高質量，對微型麥克風產品檔次的提升有著非常重要的意義。

第2章 試驗評價

2.1 點膠所需的配件

下表為6個針頭同時出膠所需的配件。

2.2 系統搭建

1. 氣路連接：從氣泵接出，一分為六，分別接到6個點膠控制器的進氣口，然后將6個點膠控制器的的出氣口分別接到6個壓力桶的進氣口，壓力桶的出膠口接到6個針頭，然后將針頭固定在點膠機的夾具上，完成氣路連接。
2. 電源線連接：將點膠控制器及點膠機的電源線分別插入插排。
3. ?點膠控制信號線連接：將有一端接頭部分連接到點膠機，另外六端接頭接到6個點膠控制器。

2.3 點膠參數

軌跡速度：70mm/s
點膠控制器壓力：0.075Mpa
壓力桶壓力：0.6Mpa（注：實際壓力為控制器壓力）

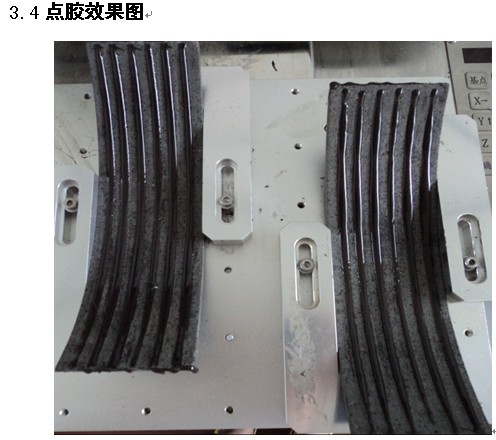

1.1 點膠視頻

見剎車片點膠視頻.AVI

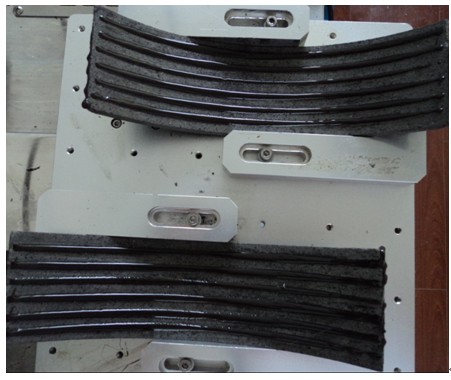

1.2 點膠過程中存在的問題及解決的辦法

1)?涂膠不均勻，有部分寬，有部分窄

解決辦法：編程時，在涂膠寬的地方略微將Z軸抬高一些，在涂膠窄的地方將Z軸降低一些，這樣反復調，直到涂膠均勻?yàn)橹?。此為無鏟角針頭。

2) 由于剎車片本身存在一部分差異，這樣無鏟角針頭就不適合所有剎車片

解決辦法：將無鏟角針頭改為有鏟角針頭，且?jiàn)A具采用DT-103，具有彈簧，點膠時鏟角就刮著剎車片走，彈簧的作用使得針頭不會刮剎車片太狠，它具有自身調節Z軸高度功能。

3) 剎車片的前段沒有膠水

解決辦法：可以在起始點處加一個獨立點，讓它先出一部分膠水，這樣就解決了剎車片前段沒有膠水的問題。

第2章 同類產品的對比

下表為統計出來的一些數據，可以用作參考。

從上表數據，可以對比出我們研發的機器所具備的優點：

2.1 精準性高

公司研發的高性能點膠機器人是采用了先進的技術，對點膠的軌跡及膠量都設計精準的編程控制。這樣就保證了客戶在使用我們的點膠機的時候有較高的效率及完美的效果。這一點相對于同類產品來說占據絕對的優勢。

2.2 性價比高

正因?yàn)槲覀凕c(diǎn)膠技術精準性高，因此成本的節約也是高性能的第二大亮點。相對于其他產品來講，我們的點膠機器人是有著高效率低成本的優勢，一是我們的設備跟同類設備相比，我們的價格是很適中的；二是我們的設備在生產用途上浪費的膠水量很少，這也在不知不覺間節約了膠水的成本。最后在成本價相對適中的情況下，我們的設備能生產出高效率，性能完美的產品，這就是我們的發光點。

2.3 用途廣泛

高性能的點膠設備廣泛適用于稠度不等的各種膠水，并且適用于多個領域，例如：
電聲行業：揚聲器、傳話筒、送話器等各種形狀電聲器件的涂膠；
電子行業：繼電器封裝、線圈點膠、LED點膠、機殼粘接；
信息行業：手機按鍵點膠、手機電池封裝、筆記本電池封裝、PDA封膠、光驅封裝；
汽車行業：汽車擋風玻璃涂膠、車燈、汽車發動機缸蓋密封涂膠；
儀表制造行業：水表、電表、煤氣表等儀表的點膠封裝；
半導體行業：IC封裝、IC綁定、半導體密封墻與填料、LCD封膠、PCB邦定封膠；
醫療行業：醫療定量液體填充、生命科學實驗；
科學實驗平臺：精密定位平臺、精密操作平臺。

2010年10月發表于《2010汽車制動系統行業發展研討會會議文集》

高性能自動涂膠機在摩擦片生產過程中的應用最先出現在華東特種纖維制造。

1：概況：

由于石棉的危害眾所周知，近二十年來，尋找石棉代用品為世人關注，特別在汽車摩擦材料中，隨著汽車工業和城市化的迅速發展，石棉粉塵對環境的污染令人擔憂。由于作為石棉代用品的一些主體纖維，例如，鋼纖維，玻璃纖維，硅酸鋁纖維,巖石棉硅灰石纖維等，都有一些不可克服的缺陷，需要一些其他纖維或材料來彌補。華東特種纖維制造有限公司多年來為開發特種纖維代替石棉，開發了目前歐美等發達國家比較通用的多種纖維。如碳纖維予氧絲，纖維素纖維，巖石棉，膠原纖維等用于摩擦材料。代替了進口。取得了良好的社會效益。本文對膠原纖維用于無石棉摩擦材料進行了探討，膠原纖維也是一種特種纖維, 膠原蛋白是形成膠原原纖維的基本單位?由大分子鏈并列形成膠原基本結構單元的原膠原分子?,?由三條肽鏈相互纏繞成螺旋結構,膠原蛋白除具有蛋白質的一般性質外?還有許多特有的性質?這是由其特殊的組成和結構所決定鏈形成雙螺旋結構，而膠原蛋白膠原肽鏈間存在離子鍵!氫鍵!范德華力及非極性基團產生的疏水鍵等作用力，同時?膠原分子內和分子間還存在醇醛縮合交聯!醛氨縮合交聯和醛醇組氨酸的交聯，使得膠原的多條肽鏈牢固地連接起來?具有很高的抗張強度 膠原分子間按四分之一錯列方式超分子聚集形成穩定的韌性很強的原纖維?原纖維進一步聚集形成膠原纖維此外?分子內及分子間的共價交聯賦予膠原較高的物理化學穩定性和很多實用的特性?如高拉伸強度生物降解性能!生物相容性,低抗原性,低刺激性.特別好的韌性和抗沖擊性.

2：試驗的基本配方：

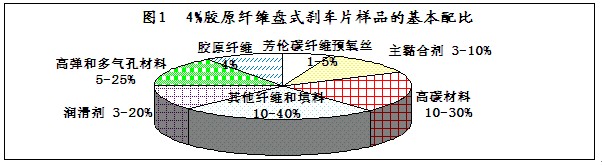

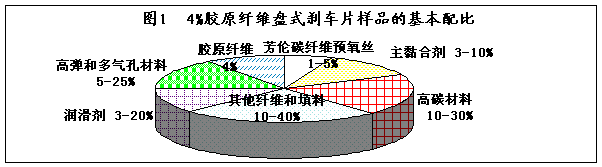

含有4%膠原纖維制造的盤式剎車片，其基本配方如下：

3：試驗方法和試驗結果：

除按照國家標準GB 5763 –2008進行摩擦磨損試驗外按照SAE J661進行摩擦性能測試，另外按照ECE R90 臺架試驗方法進行試驗,試驗程序見表1

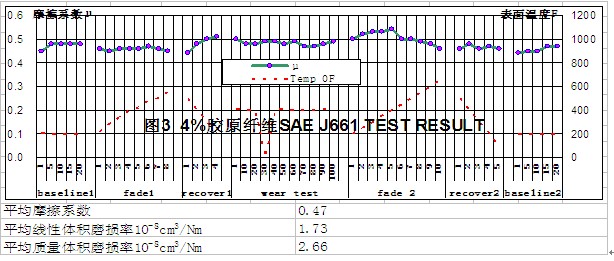

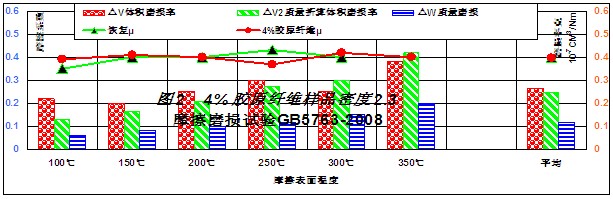

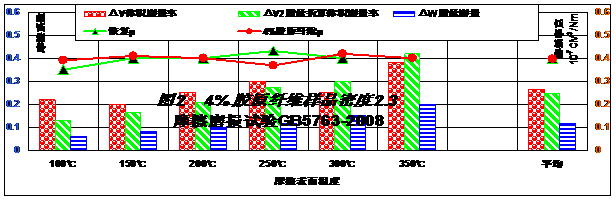

樣品的GB5763-2008 和SAE J661 的試驗結果果見圖2，圖3

表1?R90臺架試驗程序

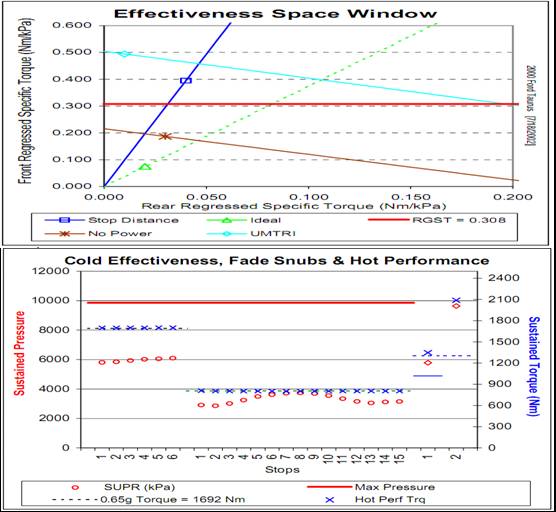

ECE-R90試驗過程及試驗方法(Test Procedure)

小樣物理性能如下剪切強度4.49Mpa洛氏硬度45密度2.3, SAE 摩擦編碼G G

4：試驗結果討論：

1. 從試驗結果看,試驗樣品的摩擦系數屬于中高,磨損率中等,制動效能比較好,速度穩定性比較好,特別是高速特性。R90的臺架試驗結果（見圖4）充分說明了這一點，在其他臺架試驗程序，如QCT564-2008測試也得到類似的結果。
2. 膠原纖維是一種新型的有機纖維,該產品在混合中容易分散,吸附其他纖維和填充料的能力比較強，縮短了混合時間使混合料更加均勻,減少了混合過程的灰塵.對減少環境污染也有較好的作用。
3. 膠原纖維為動物蛋白纖維,有較好的強度和韌性, 有一定的彈性,對改進材料的柔軟性和壓縮性有較好的作用。以前,人們用牛皮做摩擦材料,以特有的強度和韌性用于抗高沖擊的摩擦壓力機等.
4. 在一般情況下，高速制動溫度比較高，材料有較好的高速摩擦性能說明材料有一定的耐溫性。
5. 由于膠原纖維不同于礦物纖維，硬度低，彈性好，降低了制動噪音和振動提高摩擦材料的NHV性能。
6. 對對偶磨損小，價格和其他一般的有機纖維相當，比芳倫便宜得多。是無石棉摩擦材料中石棉纖維的優良的代用品之一。

5：結論：

1. 用膠原纖維制造摩擦材料，有良好的摩擦磨損性能。
2. 膠原纖維和其他無石棉代用纖維如纖維素纖維如鋼纖維，碳纖維預氧絲，纖維素纖維，礦物纖維復合，可以減少芳倫的用量，降低成本
3. 膠原纖維對提高摩擦材料速度特性降低噪音等方面的機理尚需進一步實驗研究。

發表于《2010汽車制動系統行業發展研討會會議文集2010年10月》

膠原纖維在摩擦材料中的運用最先出現在華東特種纖維制造。

一、基本工藝:

復合鋼纖維是將鋼纖維與表面處理劑,摩擦調整劑等材料進行表面處理和復合,可以根據需不同而加而成.的纖維狀材料,其外觀見圖1

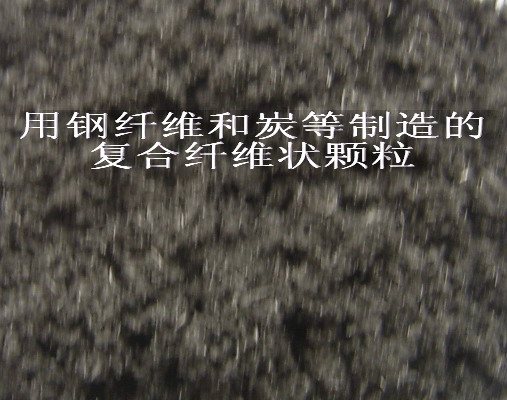

圖1復合鋼纖維圖片

試驗用具有代表性的含有復合鋼纖維的盤式剎車片基本配比如下：
復合鋼纖維：30-65%，?
潤滑劑和填料?10–30%，?
粘合劑?3-10%
其他摩擦性能調整劑和填料?適量

2：基本工藝：混料—壓制—-熱處理
徐仁泉：華東特種纖維制造公司特約顧問，高級工程師

二：試驗方法和結果：

1. 按照SAE J661的標準測試其摩擦磨損性能，平均磨損率由試驗過程的總摩擦功計算其體積和重量折算的單位功的體積磨損率。其結果見圖1
2. 按照國標GB5763-1998 汽車用制動器襯片的試驗方法，測試其摩擦系數和單位功的體積磨損率10－7cm3/Nm，同時還測試了每一個溫度條件下的重量磨損（克）和根據重量磨損的重量計算的體積折算磨損率10－7cm3/Nm。和由重量磨損折算的體積磨損率的比較評估。重量磨損折算體積磨損率由下式計算 △V2=((△WH265)/(Wμ125)

其中：△V2由每一個溫度下的重量磨損折算的體積磨損率10－7cm3/Nm
△?W 每一個溫度下的重量磨損?克
H?樣品的平均厚度?毫米
μ?每一個試驗溫度的平均摩擦系數
加入50％復合鋼纖維的盤式剎車片和100％復合鋼纖維溫壓樣品的試驗結果見圖2

3.:按照AK MARSTR 轎車制動器臺架試驗方法試驗結果見圖3.

圖1：加入50％復合鋼纖維的盤式剎車片的樣品和100％復合鋼纖維溫壓樣品的

SAE J661 CHASE 試驗機的測試結果

三：試驗結果討論：

從試驗結果看，使用復合鋼纖維的盤式剎車片，無論是定速試驗和臺架試驗，都有比較穩定的摩擦系數，臺架試驗中摩擦性能也比較好，如磨合性能,冷制動性能，特性試驗，高溫摩擦性能等比較穩定.二次衰退和高溫性能都很好.見圖1.2.3由于復合鋼纖維表面已經有處理劑進行了改性，提高了與其它填充料的結合能力，改善了耐磨性，見圖1和圖2.

1. 復合鋼纖維,由于纖維表面進行了處理，,與未處理的鋼纖維比,在混合料壓制中改變纖維在制品中的排列方向,,可以穩定制動效能,如速度穩定性.駐車制動性能.
2. 減少有機粘合劑用量 ,這對于現代摩擦材料是非常重要的,低的粘合劑用量,對改善摩擦材料的綜合性能,它對穩定摩擦性能,如效能特性,速度特性,噪音,調整氣孔率,,減少衰退,降低原材料成本等
3. 改善工藝過程加工性能,如提高混合料壓制的流動性,改善纖維與其他材料的接觸界面,提高粘結強度,,降低壓制壓力,成型溫度,縮短壓制時間,降低粘合劑的用量等降低加工成本，

工藝的適應性比較好,如對冷壓，溫壓,熱壓等工藝，都有很好的適應性.使纖維和填充料，黏合劑之間有更好的粘接性。其本身也有很好的摩擦磨損性能。用其溫壓成型的全部為復合鋼纖維的樣品。按照SAEJ661 測試，結果見圖 1,可見其有良好的摩擦磨損性能.復合鋼纖維由多種原材料復合,因此，自身的摩擦磨損性能很好，其類似于高比重的半金屬摩擦片.

由于黏合劑的結構和加工的工藝,保證了纖維表面的粘接，提高了磨損性能，特別是高溫的磨損性能。對于現代摩擦材料，一般要求有比較低的樹脂含量5％以下。復合鋼纖維由于表面黏結性能的改善，可以減少主體配方樹脂用量，和在低樹脂含量下使摩擦材料有好的摩擦磨損性能、

由于鋼纖維的復合在混合料和壓制可以改變纖維在摩擦材料中排列的方向以改善制動效能。所以研究纖維復合和幾種纖維和填料預先進行復合也是很重要的,國外,很多公司都使用預混合的纖維和顆粒料。這方面還需要進一步的實驗研究。特別是液體樹脂和表面處理劑，混合工藝和方法，表面處理的工藝和設備。摩擦材料的非石棉纖維往往都有一些缺點，因此改進纖維的表面性能是非常重要的，如荷蘭的礦棉用硅烷或橡膠進行表面處理，美國的硅灰石也用處理劑進行表面處理以改善表面的粘接性能和摩擦磨損性能。我們也采用表面處理劑，橡膠樹脂等對纖維如礦棉涂膠，硅灰石表面處理，有機纖維和空心球表面處理,丙烯氰纖維的表面處理等，這對改善產品性能，如混合料的工藝性能，阻燃，耐磨性，抗噪音等多有較好的效果。用鋼纖維或其他纖維復合也可以制成不同的復合的顆粒預混料見圖4,

另外，可以根據客戶的要求，制成各種不同特性要求的復合纖維或預混料，如不同的顏色，不同的摩

擦特性，如高摩擦的，低摩擦的，軟質的硬質的纖維團的，橡膠基的，樹脂基的和各種無機和有機黏合劑的，不同的粒度等等。

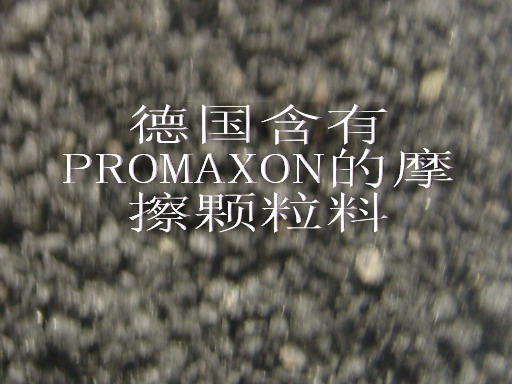

如德國的顆粒料，含有promaxon 等特別輕的填料，輥壓法的顆粒料,可以直接輥壓成型或冷壓成型。也可以作為予混料加入到其他料中復合，以改變混合料的工藝性能，如流動性，，彈性硬度等，提高耐磨性，制動效能，降低噪音，克服半金屬摩擦材料的部分缺點,以及降低成本，由于復合纖維或顆粒料可以自成體系，可以彌補主體配方的不足，起到相輔相成的作用。

由于復合過程一般要用液體的涂抹，浸泡，混合等。因此處理的工藝和設備也需要進一步的試驗研究。如混料機的選擇，加料順序和混合工藝方法，干燥方法等。

近幾年來，由于混料機技術和原材料工業的發展，液體黏合劑和處理劑的品種已有比較大的發展，如各種液體樹脂，橡膠，以及無機和有機高分子材料。以及各種新的摩擦材料原料，使得比較容易的制成摩擦材料的復合預混料如復合鋼纖維以及顆粒料等。

四：結論

1. 復合鋼纖維用于摩擦材料，是改善摩擦材料的性能的一種可行的方法之一,對改善摩擦材料的制動效能,衰退和速度特性,溫度特性,均有一定的作用..
2. 可以提高摩擦材料的耐磨性,降低成本
3. 有較好的工藝適應性,對于復合鋼纖維的配方體系以及作用機理需要進一步的試驗研究。
4. 表面處理，干燥，混合工藝和設備需要進一步研究和完善。

發表于摩擦密封材料2009第3期

復合鋼纖維在摩擦材料中的運用最先出現在華東特種纖維制造。

一：樣品制造

1：基本工藝：混料，熱壓，熱處理，燒蝕處理

1、基本配比：

噴膠巖石棉?常州 華東特種纖維?5-15% 碳纖維預氧絲?常州 華東特種 纖維?1-5% 其他纖維：芳綸，杜邦，阿克蘇 ，有機纖維 華東特種纖維?15-30% 金屬纖維：鋼纖維珠海，紫銅纖維：常州華宇?10-20% 黏合劑?酚醛樹脂?上海?十拿?3130?4-10% 固體潤滑劑 硫化物。石墨，煅燒石油焦(華東特種)?10-40% 其他?適量

二、試驗方法和結果:

1、實驗結果：

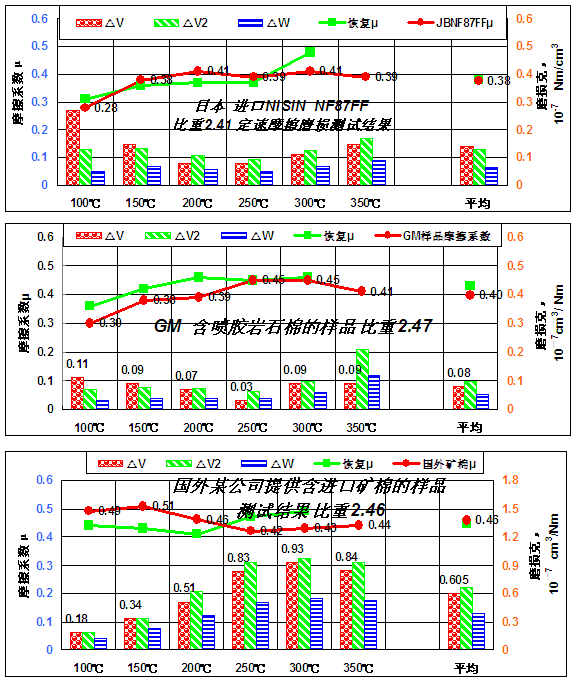

按照上面 的基本工藝和配比制造的GM(吉馬)樣品，按照GB5763-1998用定速試驗機，按照SAEj661用CHASE 試驗機，按照SAE2430用臺架試驗機，進行測試評估。按照GB5763-1998 的試驗結果與日本以及國外某礦棉供應商提供的樣品比較測試見圖2，其中磨損分別是按照國標計算的體積磨損率Δ量磨損折算的體積磨損率ΔV2和每一個溫度下的兩塊樣品的磨損中重量ΔW，按照SAEJ661的實驗結果見表1 , 臺架試驗樣品用吉馬含有噴膠巖石棉的樣品 FMSI7497-D601，試驗用轉動慣量85.3kgm2試驗結果見圖3，評估結果見表2，圖中SPECIFIC TORQUE 為比力矩Nm/Kpa，即制動時產生的力矩和制動壓力之比。

表1?樣品CHASE測試結果

剎車片在臺架試驗全過程的線性磨損0.32毫米。重量磨損單片5.3克。對偶磨損0.05毫米，

三、試驗結果討論：

最近幾年來。摩擦性能比較好的的陶瓷型摩擦材料以及NAO等材料發展迅速，摩擦磨損性能比以前多有很大的提高，其重要特點為：樹脂等有機粘結劑含量低（1），摩擦性能平穩，氣孔率高。成型溫度低等特點，在樹脂等有機物含量低的情況下。要使材料的摩擦磨損保持到比較好的水平，配方中的每一種材料的選擇多非常重要。涂膠巖石棉在無機的人造纖維中廣泛使用，巖石棉的原料來源于煉鋼的礦渣或類似的巖石，其產品的硬度低于硅灰石，其熔點大約1000度左右，在汽車盤式剎車片的制動過程中，例如衰退試驗或高速制動，多會產生比較高的溫度，表面的體積溫度高達600度以上，這樣局部接觸面的閃火溫度在1000度以上，由于盤式剎車片的制動壓力比較高，制動管路壓力最高的大的12Mpa,在剎車片上的比壓一般3Mpa.高的達6Mpa.這樣，局部接觸點的比壓可能要高出5-10倍，高的壓力可以降低摩擦材料中一些易熔材料的熔點。增加流動性。在這樣高的溫度和壓力下。摩擦材料中的易陶瓷化的硅酸鹽，金屬，氧化物。金屬鹽，硫化物等，在高溫和高壓下必然參與反應，一些有機物氧化或碳化，樹脂粘接功能失效，巖石棉由于其合適的熔點和比較細的纖維顆粒能保持在較高溫度下的摩擦磨損性能，由于在此溫度下的玻璃化（玻璃化溫度7500C）

表2：吉馬（GM）樣品的測試結果評估BEEP測試

Acceptance criteria approved by the BMC Friction Materials Committee and Technical Steering Committee at the date of Criteria assessment BEEP Criteriarelease of this report.此報告由BMC磨擦材料委員會和技術的指導委員會對這報告的標準評估和批準。

減少了對偶的磨損，是一種比較理想的骨架材料之一，試驗中各種試驗機的試驗?zāi)p率多比較低。而且摩擦性能適中。如果選用熔點很高的陶瓷纖維，雖然也能得到較好的摩擦性能，和骨架作用，但摩擦材料的磨損和對對偶的磨損必然增大。同時由于配方中的樹脂含量比較低，低溫到高溫的磨損平穩過渡就非常困難，有時會出現非常大的磨損拐點。因此，在低樹脂含量配方中，一般用陶瓷纖維和其他熔點較高的纖維的摩擦材料高溫磨損都比較大。當然，由于制動過程中材料非常復雜的物理化學變化，因此往往要用非常復雜的配方來調整相互的作用（2）（3）又要考慮到成本等因素，譬如銅纖維，銅粉，價格都比較昂貴，雖然性能比較好，但用量也受到成本的限制，國產噴膠巖石棉價格比較低，如果各種配比合適，同樣也能起到較好的效果。見圖2，3含噴膠巖石棉的盤式剎車片樣品常溫和高溫的磨損多比較小。定速試驗的磨損百分比分別為1.7%和2%以5毫米厚樣品計算。累計磨損僅0.09毫米和0.31克，測試結果和國外的陶瓷型和NAO 剎車片相類似。在CHASE 試驗機上也得到類似的結果。臺架試驗進一步說明，其磨損每片線性磨損0.32毫米。重量磨損單片5.3克，摩擦性能也比較溫度，在BEEP評估中性能較好。因此巖石棉在少金屬纖維的無石棉摩擦材料中如陶瓷型摩擦材料中是非常非常有價值的石棉代用品之一，由于有比較低的玻璃化溫度，因此 在盤式剎車片的制動過程中，由于制動壓力大，速度高，因此產生比較高的制動溫度，可以達到700度以上，在種種情況下，已經超過了巖石棉的玻璃化溫度。這樣能起到一定的無機黏合劑的作用，就可以用較低的黏合劑的用量，比較低的黏合劑用量能改善熱衰退。在盤式剎車片的臺架試驗中，其摩擦性能 耐磨性以及對對偶的磨損都優于含有鋼纖維比較多的盤式剎車片。由于材料在高溫時比較軟，這樣能降低對偶的磨損和減少制動噪音。從國外含巖石棉的對比樣品的結果看，雖然摩擦性能可以，但磨損并不低，這可能與配比有關。

巖石棉的主要成分為硅酸鈣，比重2.7，氧化硅42.1%，氧化鋁8.1%，氧化鈣35.4%，氧化鎂7.8%，其他無機物6.6%，其物理性質：直徑1-10微米，平均2-5微米長度275微米，長徑比平均40-80，非纖維物質4%，熔點1000°C.，由于巖石棉的化學成分界于石棉和硅灰石之間。和玻璃有較大的差別，所以其摩擦磨損性能也不同于玻璃纖維和硅灰石，玻璃纖維和硅灰石磨損比較大.摩擦性能比較好。，容易產生制動噪音。對對偶的磨損也比較大。巖石棉耐磨性優于玻璃纖維和硅灰石，摩擦性能比較穩定，由于巖石棉表面作了涂膠處理，和其他樹脂和填料的相容性好。玻璃纖維和硅灰石比較差。和鋼纖維相比，導熱性低于鋼纖維，可以降低剎車片背面的溫度。與硅酸鋁纖維相比由于硅酸鋁纖維的熔點比較高，而且比較硬，所以不大合適用于盤式剎車片。巖石棉和玻璃纖維，粘膠纖維，碳纖維預氧絲，纖維素纖維，麻纖維，等多種纖維復合使用，可以代替價格昂貴的芳綸，制造和石棉摩擦材料性能相近和成本比較低的無石棉摩擦材料，提高市場的價格競爭能力。
陶瓷型摩擦材料并不是陶瓷纖維摩擦材料，陶瓷纖維比較高的熔點可能并不適合盤式剎車片，如何 使摩擦材料原料在制動過程的動態燒結形成穩定的摩擦表面層比一般陶瓷材料的高溫?zé)Y(jié)和粉末冶金摩擦材料的在保護氣體的加壓燒結更復雜，這方面還需要進一步的實驗研究。

四、結論：

• 噴膠巖石棉適用于盤式剎車片，是新一代陶瓷型摩擦材料的重要原材料之一。是比較好的石棉代用品之一。
• 噴膠巖石棉摩擦磨損性能比較好，價格低，可以大量推廣使用。
• 陶瓷化配方是一個復雜的過程，還需要進一步試驗研究。

參考文獻

• 徐仁泉?低含量樹脂摩擦材料的試驗研究?2007協會會刊第二期
• 徐仁泉?特種纖維在摩擦材料中運用的研究?2003協會會刊第三期
• 徐仁泉?硫化銻在摩擦材料中的運用?2001協會會刊3期

發表于2008年摩擦材料學術交流會論文?

噴膠巖石棉在盤式剎車片中的運用最先出現在華東特種纖維制造。

隨著汽車工業的迅速發展，對車輛的安全性和舒適性的要求越來越高。摩擦材料對車輛的安全性和舒適性有非常大的影響，特別強調摩擦材料要具有穩定的摩擦系數，其中包括摩擦系數對壓力的穩定性，盤式剎車片在制動時壓力可高達到50Mpa。摩擦系數對速度的穩定性，其制動速度高達225公里/小時。摩擦系數對溫度的穩定性，由于頻繁的連續制動，其剎車鼓表面恒定溫度高達700度。許多大的摩擦材料公司都用臺架試驗制動時剎車鼓變?yōu)榧t色的圖片作為其技術水平高的象征。以宣傳其剎車片高溫時的制動性能。由于這樣的工況，對摩擦材料的摩擦性能提出了非常高的要求。由于車輛的增加，車輛的噪音嚴重污染環境，高速制動時的摩擦穩定性和震動對安全也有非常重要的影響。摩擦顆粒在現代摩擦材料中為改善摩擦材料的上述性能起到了非常重要的作用。十多年來，摩擦顆粒中的使用迅速發展。可謂異軍突起。幾乎歐美等各國的摩擦材料制造商都廣泛使用。特別是歐洲比較著名的大公司,在負荷較重的盤式剎車片中都有加入不同的摩擦顆粒。

一、基本工藝:

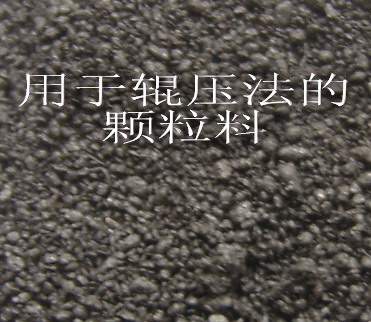

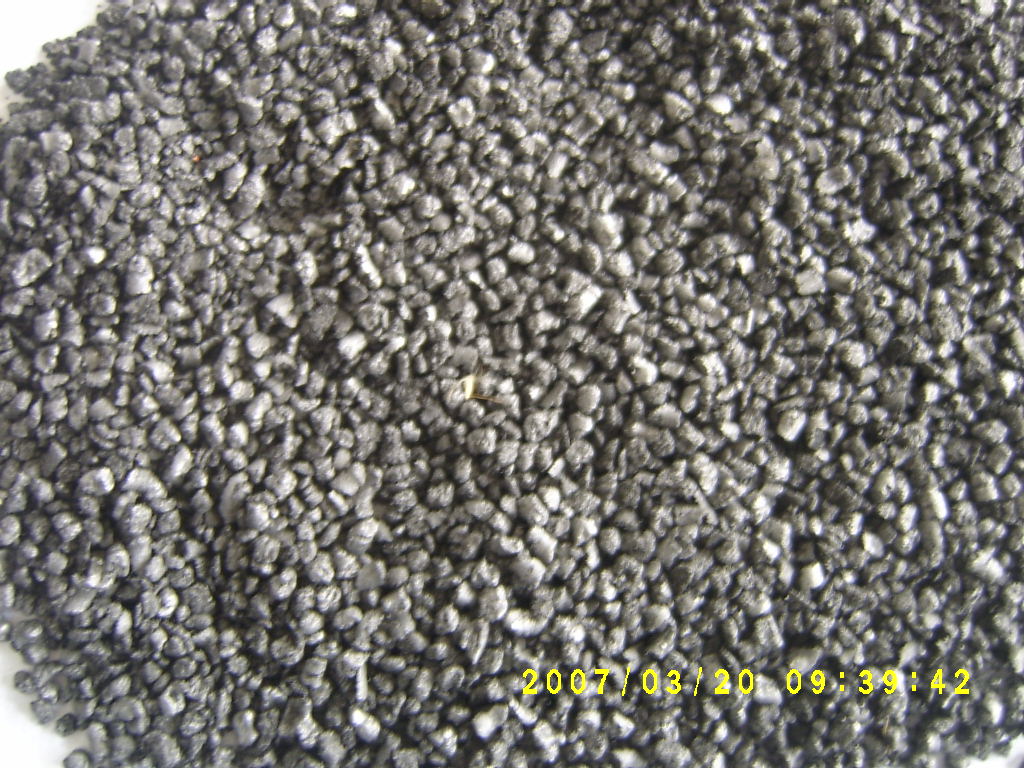

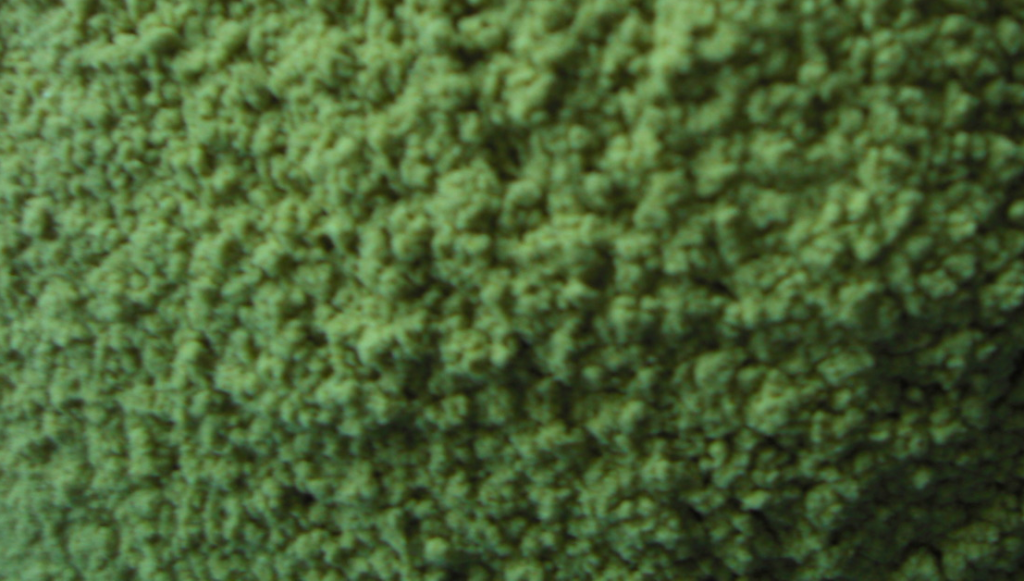

摩擦顆?；窘M分可以根據需要而不同，一般含有粘合劑如液體樹脂，橡膠或其他有機粘 圖1 摩擦顆粒的圖片 合劑，高炭材料，如石墨，焦碳等，摩擦調整劑，纖維等。經過混合，造粒，干燥等工藝制成。見圖1。

試驗用具有代表性的含有摩擦顆粒的盤式剎車片基本配比如下：
各種纖維?10-30%，
潤滑劑和填料?10–50%，
粘合劑?5-10%
摩擦顆粒?5-20％
其他摩擦性能調整劑和填料?適量

2：基本工藝：混料—壓制—-熱處理

二：試驗方法和結果：

1：按照國標GB5763-1998

汽車用制動器襯片的試驗方法，測試其摩擦系數和單位功的體積磨損率10－7cm3/Nm，同時還測試了每一個溫度條件下的重量磨損（克）和根據重量磨損的重量計算的體積折算磨損率10－7cm3/Nm。和由重量磨損折算的體積磨損率的比較評估。重量磨損折算體積磨損率由下式計算 △V2=((△WH265)/(Wμ125)
其中：△V2由每一個溫度下的重量磨損折算的體積磨損率10－7cm3/Nm
△?W 每一個溫度下的重量磨損?克
H?樣品的平均厚度?毫米
μ?每一個試驗溫度的平均摩擦系數

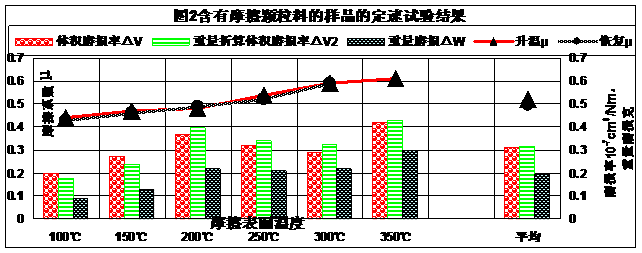

，試驗結果見圖2

2、按照QC/T 564/1999轎車制動器臺架試驗方法舉行臺架試驗和按照QC/T582-1999 J轎車制動器性能要求對試驗結果進行評估。

試驗結果見圖3.

三、試驗結果討論：

從試驗結果看，使用摩擦顆粒的盤式剎車片，無論是定速試驗和臺架試驗，都有比較穩定的摩擦系數，臺架試驗中制動力矩穩定系數也比較好，衰退和恢復試驗也比較好，特別是衰退試驗，最低的摩擦系數接近0.4.，其恢復性能都比較穩定.由于摩擦顆粒的主要成分是炭，根據需要也要加入一些有機粘合劑，如彈性和韌性比較好的材料。試驗結果表明，雖然加入了這一類材料，但在衰退試驗中表現了良好的抗衰退性能?；謴?fù)性能也沒有影響。

摩擦顆粒干燥時使用低溫烘干，這樣在樹脂含量比較的的配方中比較容易和其他料結合，由于加入了一些纖維和使用造粒，可以避免顆粒料表面過于光滑。提高與其他材料的粘結能力，提高耐磨性。由于目前的這種摩擦顆粒是比較大的顆粒炭，可以減少由于炭含量太高而導致的制動效能降低，保證制動性能的穩定性。同時可以降低主體配方的粘結劑的用量。左面圖4是用摩擦顆粒和特種纖維的復合材料的陶瓷型盤式剎車片的圖片。
由于顆粒料的特殊工藝和一些特特殊的材料，如人造石墨，特種的潤滑劑，摩擦控制添加劑等。其氣孔率比一般的石墨顆粒高。高的氣孔率對改善摩擦性能，

降低指導噪音是比較重要的。摩擦過程是一個非常復雜的物理化學過程光靠一種材料是不能解決的，因此配方的調適十分重要，如樹脂含量，型號，纖維選擇，潤滑劑選擇，工藝，干法或濕法，冷壓，溫壓或熱壓。

另外，可以根據客戶的要求，制成各種不同特性要求的摩擦顆粒，如不同的顏色，不同的摩擦特性，如高摩擦的，低摩擦的，軟質的硬質的纖維團的，橡膠基的樹脂基的和各種無機和有機黏合劑的，不同的粒度等等。下面是幾種摩擦顆粒的照片。

如德國的顆粒料，含有promaxon 等特別輕的填料，輥壓法的顆粒料可以直接輥壓成型或冷壓成型。也可以作為予混料加入到其他料中復合，以改變混合料的工藝性能，如流動性，，彈性硬度等，鋼纖維和炭等復合可以改變纖維方向，提高耐磨性，制動效能，噪音，克服半金屬摩擦材料的部分缺點,以及降低成本，由于顆粒料可以自成體系，可以彌補主體配方的不足，起到相輔相成的作用。提高摩擦顆粒的含量可降低磨損，我們用20％的摩擦顆?；旌狭系谋P式剎車片按照SAEJ661a試驗方法測試的摩擦性能如下：常溫摩擦系數0.33,熱摩擦系數0.32,摩擦級別EE級,重量磨損百分比1.09%,厚度磨損百分比0.96%?？梢?jiàn)磨損是工藝降低的。
由于顆粒一般要用液體的黏合劑，因此混合的工藝和設備也需要進一步的試驗研究。如混料機的選擇，加料順序和混合工藝方法，如何制造更好造顆粒的設備，干燥方法等。

以前，國內外有些工廠用密閉式煉膠機制造顆粒料，這種工藝設備投資費用比較高，如以前日本的α纖維，（一種含有橡膠和纖維的顆粒料），含有橡膠的粉碎料等，近幾年來，由于混料機技術和原材料工業的發展，液體黏合劑的品種已有比較大的發展，如各種液體樹脂，橡膠，以及無機和有機高分子材料。以及各種新的摩擦材料原料，使得比較容易的制成摩擦材料的顆粒料。這樣可以用比較低成本和裝備制造出合適的摩擦顆粒。

四、結論

• 摩擦顆粒料是改善摩擦材料的性能的一種可行的方法之一
• 對于顆粒的配方體系以及作用機理需要進一步的試驗研究。
• 混合工藝和設備需要進一步研究和完善。

發表于《摩擦密封材料2007第3期》

摩擦顆粒在摩擦材料中的運用最先出現在華東特種纖維制造。

1、試驗部分：

盤式剎車片：
基本配比：
巖石棉：?5-15%
其他纖維：?15-30%
黏合劑：?5-15%
固體潤滑劑：?5-25%
金屬硫化物：?5-20%
其他：?適量
鼓式剎車片：
巖石棉：?10-30%
其他纖維：?10-30%
潤滑劑：?5-15%
其他：?適量

2、試驗結果

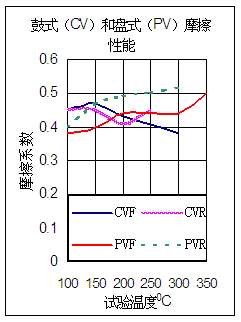

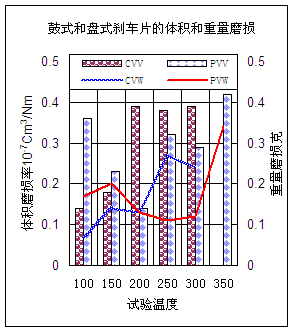

將其制造成摩擦片試樣按照GB5763-1998 的試驗結果見圖1和圖2

在臺架試驗與鋼纖維為主的盤式剎車片的比較見表1

3、試驗結果討論：

巖石棉的原料來源于煉鋼的礦渣或類似的巖石，其產品的硬度低于硅灰石，在盤式剎車片和鼓式剎車片中都有比較好 的摩擦磨損性能，見圖1，2。在少金屬纖維的無石棉摩擦材料中巖石棉是非常有價值的石棉代用品。巖石棉由于有比較低的玻璃化溫度，因此 在盤式剎車片的制動過程中，由于制動壓力大，速度高，因此產生比較高的制動溫度，可以達到700度以上，在種種情況下，已經超過了巖石棉的玻璃化溫度。這樣能起到一定的無機黏合劑的作用，這樣，可以降低黏合劑的用量，比較低的黏合劑用量能改善熱衰退。在盤式剎車片的臺架試驗中，其摩擦性能和 耐磨性以及對對偶的磨損都優于含有鋼纖維比較多的盤式剎車片。見表1。由于材料在高溫時比較軟，這樣能降低對偶的磨損和減少制動噪音。

巖石棉的有關性能：主要成分為硅酸鈣，玻璃化溫度7500C比重2.7礦棉：氧化硅42.1% 氧化鋁8.1%，氧化鈣35.4%，氧化鎂7.8%，其他無機物6.6%
物理性質：直徑1-10微米，平均2-5微米長度275微米，長徑比平均40-80，非纖維物質4%，松密度25磅/英尺3，比重2.7g/cm3.柔軟性：脆，抗張強度：3X103-2X105平均7X104磅/英寸2，彈性模量15X106磅/英寸2，玻璃化溫度1400F去玻璃化溫度1560F熔點2300-2400F.

由于巖石棉的化學成分于界石棉和硅灰石之間。和玻璃有較大的差別，所以其摩擦磨損性能也不同于玻璃纖維和硅灰石，玻璃纖維和硅灰石磨損性能比較大.摩擦性能比較好。，容易產生制動噪音。對對偶的磨損也比較大。巖石棉耐磨性優于玻璃纖維和硅灰石，摩擦性能比較穩定，由于巖石棉表面作了涂膠處理和其他樹脂和填料的相容性好。玻璃纖維和硅灰石比較差。和 鋼纖維相比，導熱性低于鋼纖維，可以降低剎車片背面的溫度。，與硅酸鋁纖維相比由于硅酸鋁纖維的熔點比較高，而且比較硬，所以不大合適用于盤式剎車片。

巖石棉和玻璃纖維，纖維素纖維，麻纖維，等多種纖維復合使用，可以代替價格昂貴的芳綸，制造和石棉摩擦材料性能相近和成本比較低的無石棉摩擦材料，提高市場的價格競爭能力。

用巖石棉制造的盤式剎車片和鼓式剎車片在車輛上裝車試驗，同樣也取得了比較好的效果。

4、結論：

• 巖石棉用于摩擦材料，是新一代陶瓷型摩擦材料的重要原材料。是比較好的石棉代用品之一。
• 巖石棉摩擦磨損性能比較好，價格低，可以推廣使用。

發表于《摩擦密封材料2007第3期》

巖石棉纖維在無石棉摩擦材料中的運用最先出現在華東特種纖維制造。

概況：

由于石棉的危害眾所周知，近二十年來，尋找石棉代用品為世人關注，特別在汽車摩擦材料中，隨著汽車工業和城市化的迅速發展，石棉粉塵對環境的污染令人擔憂。由于作為石棉代用品的一些主體纖維，例如，鋼纖維，玻璃纖維，硅灰石纖維等，都有一些不可克服的缺陷，需要一些其他纖維或材料來彌補。華東特種纖維制造有限公司多年來為開發特種纖維代替石棉，開發了目前歐美等發達國家比較通用的多種纖維。如碳纖維予氧絲，纖維素纖維，巖石棉等用于摩擦材料。代替了進口。取得了良好的社會效益。表1是幾種代用纖維的概況。

表1：無石棉纖維的一般概況

2：試驗的基本配方：

將有關特種纖維制造盤式剎車片，其基本配方如下：
碳纖維予氧絲 3-6%
纖維素纖維或黏膠纖維 2-5%
巖石棉 3-10%
銅纖維 3-15%
鋼纖維 10-20%
黏合劑 5-15%
硫化物 5-20%
高碳材料 10-30%

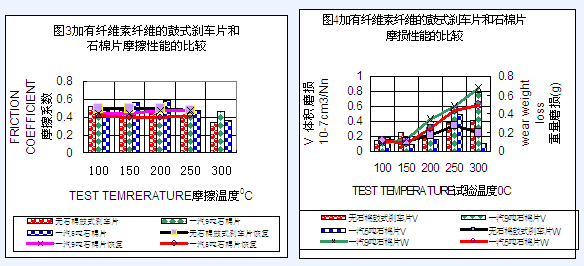

用于城市公共汽車的鼓式剎車片，基本配方見圖1

3：試驗方法和試驗結果：

除按照國家標準GB 5763 –1998進行摩擦磨損試驗外，盤式剎車片按照德國大眾VW TL-110進行了臺架試驗。盤式剎車片的試驗結果見圖2，城市公共汽車的試驗結果見圖3

4：試驗結果討論：

4.1關于盤式剎車片：

目前歐洲，美國的盤式剎車片向著無石棉，鋼纖維含量比較少或沒有，有機黏合劑比較少的陶瓷型方向發展。而且要求比較高的氣孔率和比較高的制動效能從表3 可見，國外剎車塊的氣孔率一般在10%以上。幾個大公司的盤式剎車片雖然在定速摩擦系數試驗機試驗?zāi)Σ料禂?shù)比較低，但是在臺架試驗上多比較高，一般在0.38以上。如美國BENDEX剎車片，在定速試驗機上摩擦系數0.24，CHASE SAE J661a 的試驗的摩擦系數編碼為EE，在臺架試驗中，其摩擦系數為0.4-0.45，而在大轉動慣量的試驗中，在衰退恢復和效能試驗時都達到0.6以上。說明定速試驗機的試驗和臺架試驗的摩擦性能根本就沒有可比性。要在臺架試驗上有比較高和穩定的摩擦系數，同時又要比較耐磨和噪音比較小。特種纖維在配方中的作用就特別重要。關于特種纖維的摩擦磨損的基礎試驗在以前的文章中已經有比較詳細的論述[3]。在盤式剎車片的壓制中，混合料的成分，工藝狀態和壓制工藝的多種作用使材料有比較好的性能，如足夠的強度，氣孔率，合適的硬度。表面粗糙度。碳纖維予氧絲，纖維素纖維，黏膠纖維，麻纖維等有機纖維由于價格比較低和對改善混合料的工藝也有比較好的作用。特別是粘膠纖維耐溫性接近300度在此溫度下直接炭化，對調整材料的摩擦性能和氣孔率，防止有些材料的玻璃化都有比較好的作用。涂膠的巖石棉等由于其已經充分粉碎易于分散，比較低的熔點能起到一定的高溫?zé)o機黏合劑作用，比較好的摩擦性能，因此，在歐美的摩擦材料制造商也非常重視。雖然象銅粉，銅纖維在摩擦材料中也廣泛使用，但因?yàn)槠浔戎卮?，例如紫銅纖維，其單位體積的價格接近芳倫而超過碳纖維予氧絲。（國外碳纖維予氧絲和芳倫的價格接近）。有些公司認為，碳纖維予氧絲的作用無法用其他纖維取代。從試驗結果看，加有多種特種纖維的摩擦材料，有比較低的比重，比較高而穩定的摩擦系數，氣孔率，耐磨性接近或優于國外的盤式剎車片。用于實際裝車試驗，同樣也顯示出很很好的性能和使用壽命。

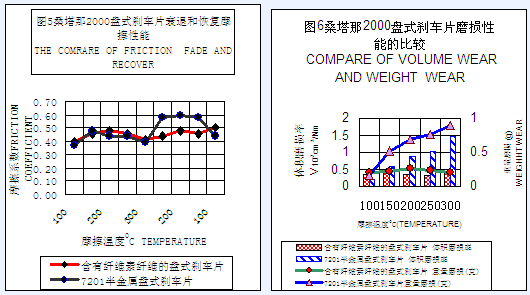

表2：含有特種纖維的盤式剎車片與國外OE件的外觀和定速試驗機的摩擦磨損比較

注：體積磨損率單位10-7cm3/Nm為各溫度的平均值，線性磨損和重量磨損為每次試驗的總和.
表3盤式剎車片物理性能和臺架試驗（TL-110）結果比較

4.2；關于鼓式剎車片：

鼓式剎車片由于原料的用量比較大，因此對于原材料的成本要求就希望更低一些。由于城市公共汽車對摩擦材料的安全性，舒適性，和耐磨性要求都比較高。城市交通繁忙，制動頻繁，要求噪音比較小，又要粉塵少。從定速摩擦磨損試驗的結果看。國產的含有多種特種纖維的鼓式剎車片顯示了比較好的摩擦磨損性能。摩擦性能穩定，熱衰退小。耐磨性好。與國外幾個著名公司的無石棉鼓式剎車片比較，其性能比較接近或超過。性能優于國內的石棉片的原裝件。類似的配方在臺架試驗和公共汽車的裝車試驗都有比較好的結果，在制動比較多的交通地段的東風153型的公共汽車剎車片每一萬公里磨損1毫米多一些。此類剎車片一般由于配方體系不同與常規的石棉和鋼纖維含量比較多的配方，一般比重比較低1.7-2.，由于鋼纖維比較少或不含鋼纖維，特殊的配方體系使制動噪音也比較小。在此類配方中，特種纖維同樣起到十分重要的作用。如碳纖維予氧絲，粘膠纖維，涂膠硅酸鋁，巖石棉纖維等。

4.3關于碳纖維予氧絲：

碳纖維予氧絲比較柔軟，而且無任何毒性和污染，而玻璃纖維，硅灰石纖維，碳纖維等都比較硬，與皮膚接觸有時發癢，有些國家盤式剎車片不允許有玻璃纖維。而碳纖維予氧絲以其特有的優點避免了前三種纖維的缺點，與粘膠纖維相比，雖然黏膠纖維，纖維素纖維也是沒有污染的綠色原料，但是，粘膠纖維比較容易高溫炭化，因此碳纖維予氧絲更耐磨。由于碳纖維予氧絲主要成分為碳，目前，高碳型摩擦材料是現代摩擦材料的發展方向。由于碳纖維予氧絲是化工產品，不同于天然石墨，人造石墨，和焦碳，后者由于本身或加工過程混進了雜質，使材料的摩擦磨損性能不穩定。例如，含有氧化硅，碳化硅，以及硬礦物粒子的粗顆粒。影響摩擦系數，磨損和對偶的磨損。特別是在高比壓和高溫的時候。而碳纖維予氧絲中無此類雜質。雖然，芳倫作為代用纖維的確十分優良，但是由于其價格比較高，有很多工廠都有一些用不起。如，碳纖維予氧絲，耐溫性為500度左右。賦予材料很好的耐磨性。碳纖維予氧絲化學性能穩定。對降低噪音和提高材料的摩擦穩定性均有較好的作用，而價格僅為芳倫的三分之一，目前，沒有一種纖維能完全取代石棉，因此多種纖維的復合是必然趨勢。多種特種纖維的開發成功，使制造高質量低成本的無石棉摩擦材料變?yōu)榭赡埽詮浹a(bǔ)如鋼纖維，玻璃纖維，硅灰石的某些方面的性能不足，如玻璃纖維，雖然強度比較高，但混料工藝性能比較差，高溫耐磨性不好，與黏合劑結合不好，對對偶磨損大，由于材料表面容易玻璃化，產生制動噪音年。鋼纖維容易生銹，剎車片如果摩擦系數比較高，很容易損傷對偶，有時制動效能不好，和產生噪音。硅灰石雖然摩擦性能比較好，但需要表面處理，同時磨損有時也比較大一些。

4．4關于特種纖維的工作機理：

隨著摩擦材料黏合劑用量的減少，要求摩擦材料的纖維和填料在一定的溫度下也能夠起到無機黏合劑的作用，眾所周知：摩擦材料的主要黏合劑酚醛樹脂一般在300度以上就開始分解，因此，普通的摩擦材料配方300度以上磨損是比較高的。巖石棉和銅纖維等由于其軟化溫度比較低，在一定的溫度區段可以減少摩擦材料和對偶的磨損。耐溫性比較好的硅酸鋁，石棉等無此作用。同樣，高熔點的填料也無此作用，此類材料可以作為支撐的骨架。有多種特種纖維復合的配方在臺架試驗顯示了好的摩擦性能和低的磨損，特別是在 高溫是，在定速摩擦試驗機上磨損比普通的石棉片小得多，一些盤式剎車片，由于特種纖維與無機黏合劑，潤滑劑等的復合作用，顯示了很好的耐磨性，臺架試驗機上也有類似的結果，見表2，3。，由于無機黏合劑在摩擦材料高溫制動時形成表面層的動態燒結不同與在一定氣氛和一定溫度的靜態燒結，例如：粉末冶金和陶瓷的燒結。它是有很多種不同熔點和不同溫度下起不同作用的纖維和無機物，碳的復合作用，包刮物理作用和化學反應。以前用石棉摩擦材料，一般石棉含量25-50%，特種纖維一般用量多比較少，特種纖維的使用，可以彌補此類如鋼纖維，硅灰石，玻璃纖維等主體纖維在摩擦磨損性能方面的不足，在這里，多種纖維的復合使用十分重要，不要希望用一種纖維去解決所有的問題。對于其機理目前有關文章研究都比較少，目前，摩擦材料向少鋼纖維，少黏合劑的陶瓷型的方向發展，因此，研究此類纖維在一定溫度下的變化是比較重要的，比如，碳纖維予氧絲，銅纖維，陶瓷纖維，黏膠纖維等。其融化，炭化，在表面層的作用，對摩擦材料的衰退和恢復，制動性能，制動過程摩擦系數的穩定性等。因此，在這方面的機理尚需進一步試驗研究。務必引起摩擦材料的開發人員的重視。

4.5：關于無石棉摩擦材料的成本：

摩擦材料的質量與成本在摩擦材料的競爭中十分重要。特種纖維的使用，使無石棉摩擦材料有比較好的摩擦磨損性能和用較低的成本生產出質量高的摩擦材料。比較低成本的無石棉盤式剎車片每公斤原材料的成本可以在4-12元，鼓式剎車片的成本可以降低到3.5-10元。這樣，可以提高 企業的競爭能力.。

5：結論：

5.1:用特種纖維制造摩擦材料，對開發摩擦材料的配方引進新的思路.
5.2:碳纖維予氧絲等特種纖維對提高摩擦材料的摩擦磨損性能，作用是明顯的。
5.3:特種纖維的使用，可以降低成本，具有較好的市場競爭能力。
5.4:對于其機理需要進一步的試驗研究。

參考文獻：

[1] 徐仁泉：纖維素纖維在無石棉摩擦材料材料在的運用。
[2] 周曉東：巖石棉在摩擦材料中的運用。
[3] 徐仁泉等：摩擦材料中石棉代用品的試驗研究 摩擦磨損1990 ，摩擦材料論文選集（1993年）

本論文發表于《摩擦密封材料》二00二年（第3期）（′2002（北京）國際摩擦與密封材料技術暨產品展示會論文集）

特種纖維在摩擦材料中運用的研究最先出現在華東特種纖維制造。

概述

眾所周知，石棉是一種危害人類健康的至癌物質。石棉粉塵對環境的污染令人擔憂，特別是人口和車輛集中的城市。另一方面，石棉制品廠和礦山的職工由于長期接觸石棉粉塵，其至病的可能更大。因此，八十年代以來，尋找石棉代用品成為各國研究人員關注的問題，由于石棉在摩擦材料中有非常優良的綜合性能，如強度高，表面活性好，摩擦磨損性能好，混合料中分散均勻，因此到目前為止，沒有任何一種纖維能單獨代替石棉，因此，多種代用纖維混合代替石棉仍舊是無石棉摩擦材料制造商關注的問題。

幾種代用纖維基本情況見表1，纖維素纖維的基本技術參數見表2，，纖維素纖維的結構和在混合料中 的分布情況見圖1 和圖2。

表1：代用纖維的基本情況

表2纖維素纖維的技術參數

二：試驗樣品和試驗結果

1、試驗用樣品：
我們用纖維素纖維與其他纖維復合用于制造無石棉摩擦材料其基本情況見表3。

表3纖維素纖維用于摩擦材料的情況

2．試驗結果

（1）按照表3 制造的摩擦材料,其有關的物理性能見表4

表4:加入纖維素纖維的摩擦材料的有關物理性能

（2）摩擦性能試驗：
加入纖維素纖維的盤式剎車片和鼓式剎車片的摩擦磨損性能曲線見圖3到圖6按照GB5763-1998。濕式摩擦材料的摩擦性能試驗結果見表5

表5濕式摩擦材料的臺架試驗結果

三 試驗結果討論

1從試驗結果看試驗材料加入纖維素纖維，與石棉鼓式剎車片比較，見圖3，4

摩擦磨損性能并沒有多大區別，盤式剎車片結果也相同。纖維素纖維并沒有因?yàn)楸惶炕邷啬p增大，含鋼纖維量較大的半金屬摩擦材料高溫時磨損反而較大。當然與不同的配方設計有關。目前歐洲市場上的盤式剎車片和鼓式剎車片向著少金屬含量或不用鋼纖維的陶瓷型無石棉摩擦材料的方向發展，這樣，選擇復合纖維就極為重要。紙基摩擦材料早就使用纖維素纖維如木漿型和棉漿型的漿粕。在編織型摩擦材料如石油鉆機剎車塊和編織型離合器面片中人們?cè)缇褪褂眠M(jìn)一步精制的纖維素纖維如粘膠纖維來提高石棉等礦物纖維的可紡性。減少玻璃纖維的在高溫時的表面結珠。從表5可見，在濕式摩擦材料中使用纖維素纖維同樣有較好的摩擦性能，動摩擦系數比銅基粉末冶金摩擦片高得多。從此可見，在使用溫度較低的摩托車和輕型車上纖維素纖維同樣會有較好的使用效果。
由于纖維在300度左右直接炭化，起到類似于碳纖維的穩定摩擦的作用。而不同于其它有機纖維在高溫時軟化或熔化而使摩擦性能發生特變。改善了材料的摩擦穩定性。選擇合適的成型方法可以改善材料的氣孔率。提高材料的抗摩擦熱衰退從圖3，4也可以看出這一點。
由于纖維的三維結構，能穩定并且減少材料的收縮和膨脹，改善制動效能穩定性。由于纖維素纖維化學穩定性較好，可以避免摩擦材料表面的腐蝕，特別是鋼纖維等受環境影響而產生電化銹蝕。同時在制造時容易產生較高的氣孔率，，較高的氣孔率可以降低制度噪音。

2：纖維素纖維來源于植物纖維，因此無環境污染，從生理和毒性方面是無害的“綠色材料”。

3：從圖1 和圖2 可見，由于纖維良好的分散性，可以改善混合料混合性能，促進其它原料的分散，作為填料和其他纖維懸浮的載體。特別是需要進行冷壓成型后再進行熱壓的材料。是石棉纖維的優良的代用品。由于無石棉摩擦材料往往要使用多種纖維復合使用，在和其他石棉代用纖維混合時，纖維素纖維有其特別的作用，它能改善其他無機纖維的混合性能，僅用玻璃纖維，硅灰石，陶瓷纖維，礦棉纖維等無機纖維，混合料工藝性能很差，用纖維素纖維和其混合使用，可以明顯改善混合料性能 。減少或完全取代芳倫纖維，這樣，可以大大降低無石棉摩擦材料的成本。

纖維素纖維價格僅為芳倫纖維的40-80分之一，為丙稀氰予氧絲的十分之一，但丙稀氰予氧絲加工為漿粕型比較困難。而且也比較貴。在改善混合料工藝性能方面，纖維素纖維有些方面可以取代芳倫和丙稀氰予氧絲漿粕。是代替芳倫的理想材料。和芳倫有相同的作用。與石棉纖維比，由于密度只有石棉的百分之六十，因此單位體積價格相近。這樣可以提高在市場上的競爭能力。纖維素纖維比重低，（1.5克/厘米3）可以減少纖維用量，減輕摩擦材料比重。如紙基摩擦材料一般比重不到1，這樣能減少主機轉動慣量。

當然，摩擦材料是很多原料的復合材料，纖維素纖維僅僅是其中的一種原料，因此，對于摩擦復合材料的配方的研究極為重要，這也是廣大摩擦材料研究人員最關注的課題。

四．結論

1從試驗結果可以認為，纖維素纖維在無石棉摩擦材料中，是石棉的優良代用品之一 2．纖維素纖維的比重輕，氣孔率高，腐蝕小，摩擦性能穩定，可以降低噪音等，這些都是現代摩擦材料的重要性能指標，因此，應該進一步深化研究。

(本論文發表于中國石棉制品,二000年(第一期)(’99中國摩擦材料工業技術交流曁發展戰略研討會論文集)

纖維素纖維在無石棉摩擦材料中的應用最先出現在華東特種纖維制造。
